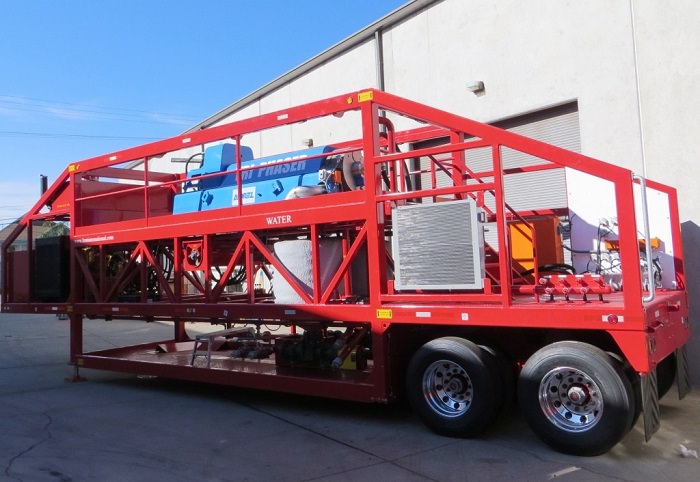

МОДУЛЬ ФАЗОРАЗДЕЛЕНИЯ
Мобильный Модуль Фазоразделения - обеспечивает разделение разжиженного донного осадка в центробежном поле на две жидкие (вода и нефть) и твердую составляющие.
Фазоразделение осуществляется на горизонтальной "трехфазной" центрифуге непрерывного действия. Водная фракция возвращается в Главный Процессный Модуль для дальнейшего использования, нефтяная фракция в качестве товарного продукта переработки откачивается в соответствующий сборник, а твердая фаза (кек) направляется либо на дальнейшую переработку.
В ряде случаев в качестве размывающего и разжижающего агента используется дизельное топливо или погоны (например, мойка мазутных резервуаров). При этом центрифуга Модуля Фазоразделения используется как "двухфазная" центрифуга для отделения твердой фракции (в основном минерального характера) от жидкой углеводородной фракции. Полученная в этом случае после центрифугирования жидкая фаза имеет качество не ниже качества печного мазута.С помощью минимальной регулировки "трехфазная" ценрифуга Модуля Фазоразделения в течении 15-30 минут в полевых условиях перестраивается в режим работы "двухфазной" центифуги.
Спецификация Модуля Фазоразделения
Характеристики трейлера |
|
|
Длина |
12,2 м |
|
Ширина |
2,44 м |
|
Высота |
3,96 м |
|
Примерный вес (в транспортном состоянии) |
25 т |
|
Тормоза |
Пневмоприводные |
|
Колеса |
11R-225 |
Остальные характеристики |
|
|
Топливный бак |
2270 л |
|
Дизельный двигатель |
Caterpillar C-9, 300 л.с (224 кВт). Скорость вращения — 2200 об/мин. |
|
"Трехфазная" центрифуга |
Полностью гидроприводная центрифуга. Максимальная скорость вращения ротора – 3300 об/мин. Максимальное ускорение 3165 G. Максимальная производительность –18 – 20 т/час по исходной смеси. |
|
Насос откачки легкой фазы (нефти) |
Винтовой насос производительностью 22,7 м3/час. Давление 6 Бар (изб). Мотор снабжен частотным преобразователем для изменения частоты вращения вала. |
|
Насос откачки тяжелой фазы (воды) |
Винтовой насос производительностью 22,7 м3/час. Давление 6 Бар (изб). Мотор снабжен частотным преобразователем для изменения частоты вращения вала. |
|
Емкости сбора воды и нефтяной фазы |
Две емкости для сбора водной и нефтяной фракций. Емкости снабжены датчиками высокого и низкого уровня. |
|
Шнековый конвейер |
Конвейер для выгрузки твердой фазы. |
|
Гидросистема |
Гидравлическая система состоит из гидронасосов смонтированных на дизельном двигателе имеющих привод от коробки передач. |
|
Контрольная система модуля |
Весь процесс контролируется и управляется оператором с контрольной панели. |

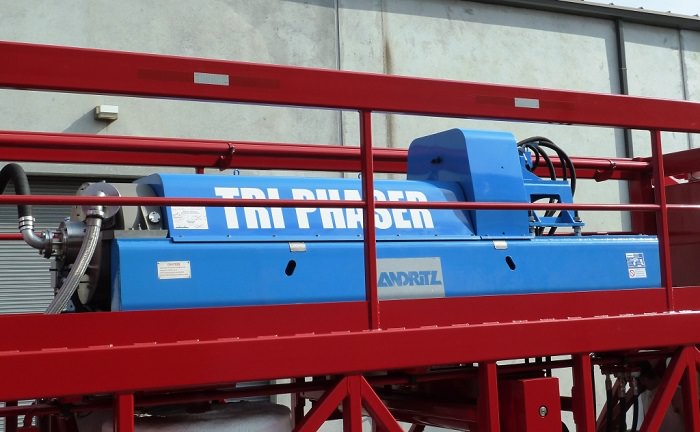

Трехфазная центрифугa модуля
- Материал ротора и шнека центрифуги — нержавеющая сталь (стандарт США 316 L)
- Материал элементов защиты от абразивного износа — карбид вольфрама
- Заменяемые защитные вкладыши на входе нефтешламов и на выходе твердой фазы
- Уплотнения — P.T.F.E / витоновые
- Максимальная температура — 1100С
Привод ротора центрифуги осуществляется гидромотором через ременную передачу. Привод внутреннего шнека центрифуги осуществляется гидромотором и обеспечивает автоматическое регулирование дифференциальной скорости его вращения в зависимости от величины крутящего момента на валу шнека. Имеется возможность обеспечения регулировки заданной дифференциальной скорости вращения шнека центрифуги и точки срабатывания регулятора. Подшипники ротора центрифуги оборудованы термометрами сопротивления. Имеется система смазки подшипников с пневмоприводом.

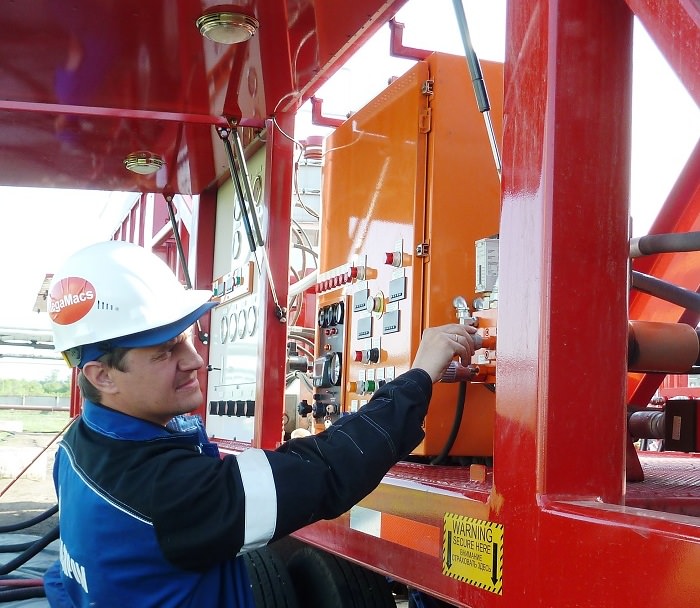

Контрольная система модуля
Система модуля спроектирована таким образом, что все операции осуществляются с главной панели управления. Левая секция панели осуществляет контроль за работой двигателя и управление центрифугой. Обороты двигателя регулируются с помощью электронной системы путем поворота ручки регулировки частоты вращения вала двигателя.
Правая секция панели управляет гидравлической системой. Электрическая система и система управления в целях безопасности заключены в водонепроницаемый короб.
Управление скоростью вращения насосов ведется с помощью ручных гидравлических градуированных вентилей, расположенных внизу на панели управления. Скорость вращения насосов устанавливается тахометрами, расположенными на соответствующих вентилях. Давление гидрожидкости в гидроприводах насосов регистрируется манометрами, находящимися над соответствующими вентилями.
Емкости сбора жидких фракций
1 - Емкость сбора воды
2 - Емкость сбора нефти
Модуль оборудован двумя емкостями для сбора водной и нефтяной фракций. Емкости снабжены датчиками высокого и низкого уровня с выводом сигналов на панель управления. Каждая емкость снабжена задвижкой.

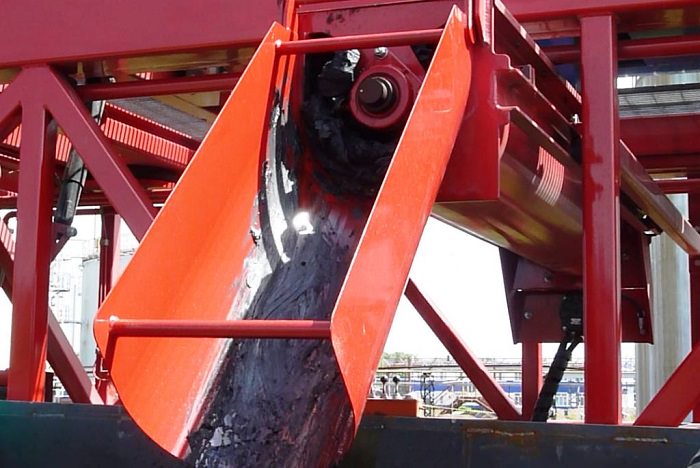

Конвейер
Конвейер твердой фазы — это 9-ти дюймовый (22,86 см) шнековый конвейер, предназначенный для выгрузки твердой фазы (кека), извлеченной из разжиженных осадков нефтехранилищ в «трехфазной» центрифуге. Он расположен под центрифугой. Управление конвейером производится с панели управления.
Основные технические характеристики двигателя
|
Количество цилиндров |
6 |
|
Расположение цилиндров |
однорядное |
|
Тип двигателя |
4-х тактовый с турбо-наддувом |
|
Мощность (номинальная) |
300 л.с. (224 кВт) при 2200 об/мин |
|
Тип охлаждения |
воздушный радиатор |
|
Охлаждающая жидкость |
антифриз |

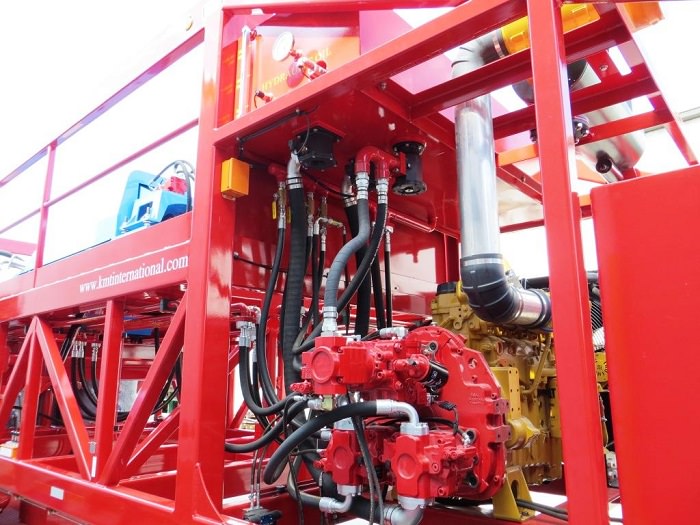

Гидравлическая система
Система 1. Привод шнека центрифуги - гидравлическая система с закрытым контуром производительностью 11,8 м3/час при давлении 275,9 Бар (изб). Система 2. Привод ротора центрифуги - компенсированная по давлению гидросистема с открытым контуром производительностью 5,2 м3/час при давлении 255,1 Бар (изб). Система 3. Компенсированная по давлению система с открытым контуром производительностью 27,3 м3/час при давлении 172,4 Бар (изб), обеспечивающая энергопитание и баланс модуля, а также энергопитание трех контруров для дополнительного оборудования. Фильтрация и охлаждение всего потока гидрожидкости. Резервуар гидрожидкости объемом 680 л, снабжен термометром, указателем уровня и выключателем по низкому уровню.
Гидравлическая система состоит из гидронасосов смонтированных на дизельном двигателе имеющих привод от коробки передач. Гидронасы, работающие в закрытом цикле, снабжены масляными фильтрами высокого давления. Для гидронасосов, обеспечивающих открытый цикл имеется два фильтра входной (установлен на линии забора масла из емкости и выходной установлен на линии возврата масла в емкость).

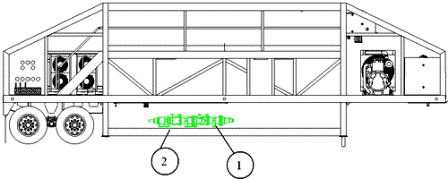

Насосы откачки продуктов фазоразделения
1 - Насос нефтяной фазы
2 - Насос водной фазы
Винтовые насосы. Насосы могут качать в обоих направлениях, что позволяет оператору пользоваться ими как для закачивания жидкости в емкости, так и для выкачивания из них.
